Hibridni fotovoltaični toplotni sistem
OPIS
Fotonapetostna plošča（450W Mono） je sestavljena iz osmih plasti: kaljenega stekla, sončnih celic, EVA, tesnilne plošče, cevi za toplotno prevodnost, plošče za izmenjavo toplote, izolacije in okvirja iz zlitine.
Medtem ko fotonapetostna plošča absorbira toploto, proizvede nizkotemperaturno toplotno energijo približno trikrat več kot električna energija. Ta toplotna energija se na splošno ne porabi in se neposredno odvaja v zrak. PVT zbira in uporablja nizkotemperaturno toplotno energijo. Ker ima fotonapetostna plošča negativen temperaturni učinek, absorbira toplotno energijo in poveča zmogljivost fotovoltaične plošče za proizvodnjo električne energije. Hkrati se toplotna energija shranjuje v hranilnik in izkorišča.
LASTNOSTI

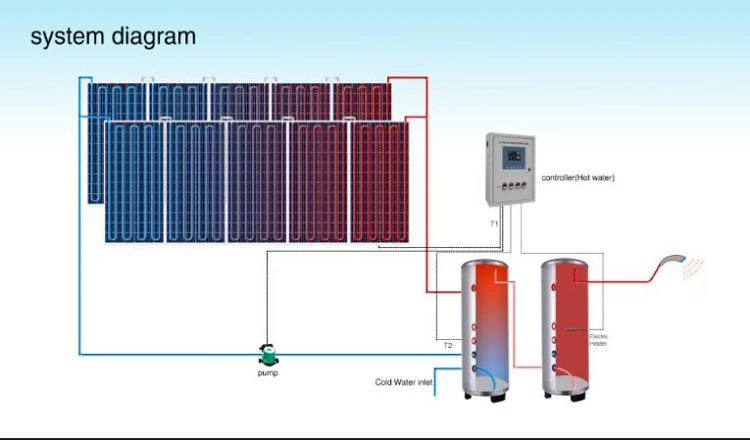

Celoten sistem PVT je sestavljen iz hranilnika, krmilnika, vodne črpalke, nosilca (neobvezno), električnega grelnika (neobvezno), inverterja (neobvezno). PVT sistem združuje dvojne funkcije proizvodnje električne energije in ogrevanja vode.
Mehanske lastnosti
Vrsta celice | 166*83 Mono |
Število celic | 144(6*12)*2 |
Dimenzije | 2094 * 1038 mm |
Utež | 37,5 kg |
Sprednje steklo | 3,2 mm visok prenos, malo železa, kaljeno steklo |
Okvir | Anodizirana aluminijeva zlitina |
Razvodna škatla | IP{0}} diode |
Izhodni kabli | 4 mm² kabel 30 cm plus mc4 |
Največja obremenitev vetra/snežna obremenitev | 2400Pa/5400Pa |
Specifikacije
STC: Obsevanje 1000 W/m², AM 1,5, temperatura celice 25 stopinj | |
Vrsta modula | M10Ensun |
Proizvodnja toplote (W) | 1200 |
Največja moč (Pmax) | 450.00 |
Največja moč napetosti (Vmp) | 41.50 |
Največji tok moči (Imp) | 10.85 |
Napetost odprtega tokokroga (Voc) | 49.30 |
Napetost kratkega stika (Isc) | 11.60 |
Učinkovitost celic (odstotek) | 23.36 |
Učinkovitost modula (odstotek) | 20.70 |
STC: obsevanje 800 W/m², AM 1,5 G, temperatura okolja 20 stopinj, hitrost vetra 1 m/s | |
Največja moč (Pmax) | 336.00 |
Največja moč napetosti (Vmp) | 38.60 |
Največji tok moči (Imp) | 8.70 |
Napetost odprtega tokokroga (Voc) | 46.20 |
Napetost kratkega stika (Isc) | 9.38 |
Vhod in izhod | DN 15 |
Pritisk vode | 0.8mpa |
Pretok vode | 0.4L/S |
Temperaturne značilnosti
Nominalna delovna temperatura celice NOCT (stopinja) | 45±2 |
Pmax temperaturni koeficienti (W/ stopinja ) | -0.350 odstotkov |
Temperaturni koeficienti Voc (V/ stopinja) | -0.270 odstotkov |
Temperaturni koeficienti Isc (A/ stopinja) | plus 0.048 odstotkov |
Pogoji delovanja PVT
Največja sistemska napetost (V) | 1500 |
Največja serijska vrednost varovalke (A) | 20 |
Toleranca moči | 0~ plus 3 odstotke |
Temperatura delovanja in shranjevanja (stopinja) | -40~ plus 85 |
Certificiranje PVT
IEC61215, IEC61730, ISO900I:2008 TUV CE ISO SON PV CIKEL
Garancija kakovosti
Zagotavljanje kakovosti 10 let,
90-odstotna izhodna moč za 12 let,
80-odstotna izhodna moč za 25 let.
Pogoji plačila
30 odstotkov depozita,
70 odstotkov preostalega zneska, ki ga je treba plačati, preden kontejnerji prispejo v ciljno pristanišče.
T/T, L/C, gotovina in plačilo z zavarovanjem Alibaba so sprejemljivi.
PODROBNOSTI PROIZVODNJE
Rezervoar za shranjevanje
Krmilnik
Črpalka za vodo
Nosilec - neobvezno
Električni grelec - neobvezno
Inverter - neobvezno
Izolacija
NAMEŠČENI PROJEKTI
PVT projekt avstralskega bazena
Projekt PVT s toplo vodo v kitajski šoli Zhejiang
Guangzhou China Hotel Hot Water PVT projekt
